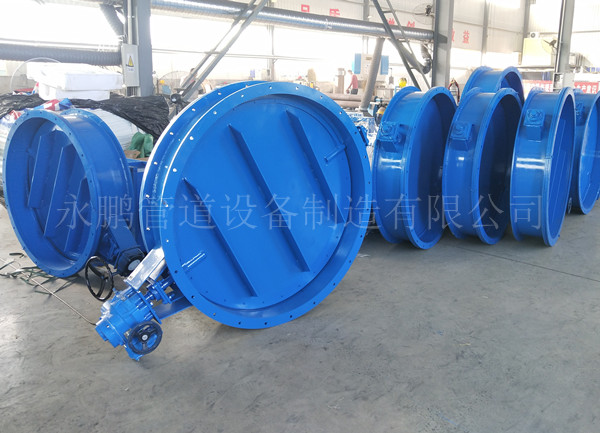

电动通风蝶阀

永鹏管道电动通风蝶阀是非密闭型蝶阀,一种结构简单的调节阀,广泛适用于建材,冶金,矿山,电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上,用以连通,启闭或调节介质量.

相关标签：通风蝶阀|管道膨胀节|手动通风蝶阀|方风门

技术咨询热线：

0317-8300612

详细内容介绍

电动通风蝶阀又叫电动圆风门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。电动通风蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

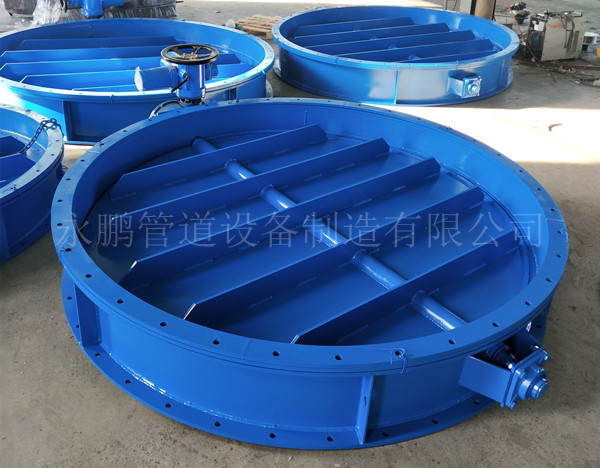

电动通风蝶阀与电动电执行机构配套广泛应用于建材、治金、矿山、电力等生产过程，能自动控制或手动控制调节管路中介质流量之用。蝶瓣采用百叶多轴体结构，液体均匀，启闭力均匀，动作灵敏，性能可靠。电动通风蝶阀有开关型和智能型二种，电动通风蝶阀与R执行机构配套，输入控制信号（4~20mADC或1~5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

电动通风蝶阀优点

1、启闭方便迅速、省力、流体阻力小，可以经常操作。

2、结构简单，外形尺寸小，结构长度短，体积小，重量轻，适用于大口径的阀门。

3、可以运送泥浆，在管道口积存液体少。

4、低压下，可以实现良好的密封。

5、调节性能好。

6、全开时阀座通道流通面积较大，流体阻力较小。

7、启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。

8、密封面材料一般采用橡胶、塑料、故低压密封性能好。

9、安装方便。

10、操作灵活省力，可选择手动、电动、气动、液压方式。

_ 技术参数：

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

_ _ _ 公称通径_ _ _	_ _ _ DN_ _ _ （mm）_ 五福彩票_ _	_ _ _ 50_ _ _ ～2000_ _ _	_	_
_ _ 公称压力_ _	_ _ PN_ （MPa）_ _	_ _ 0.05五福彩票_ _	_ _ 0.25五福彩票_ _	_ _ 0.6_ _
_ _ 试验压力五福彩票_ _	_ _ 强度试验五福彩票_ _	_ _ 0.075五福彩票_ _	_ _ 0.375五福彩票_ _	_ _ 0.9_ _
_ _ 密封试验五福彩票_ _	_ _ ≤1.5%_ 泄漏量_ _	_	_	_
_ _ 适用介质五福彩票_ _	_ _ 煤气、含尘气体、烟道气等。_ _	_	_	_
_ _ 适用温度_ _	_ _ 气传动、电传动。_ _	_	_ _ _ _ _ _ _	_

_ 电动通风蝶阀外形连接尺寸：

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

_ _ _ DN_ _ _	_ _ _ D1_ _ _	_ _ _ D_ _ _	_ _ _ L_ _ _	_ _ _ L1_ 五福彩票_ _	_ _ _ H1_ 五福彩票_ _	_ _ _ H_ _ _	_ _ _ b_ _ _	_ _ _ Z-Фd_ 五福彩票_ _
_ _ 500_ _	_ _ 555五福彩票_ _	_ _ 600_ _	_ _ 220_ _	_ _ 300五福彩票_ _	_ _ 900_ _	_ _ 1270_ _	_ _ 8_ _	_ _ 208_ _
_ _ 600_ _	_ _ 655_ _	_ _ 700五福彩票_ _	_ _ 220_ _	_ _ 300_ _	_ _ 950_ _	_ _ 1370五福彩票_ _	_ _ 10_ _	_ _ 208五福彩票_ _
_ _ 700_ _	_ _ 755五福彩票_ _	_ _ 800_ _	_ _ 240_ _	_ _ 300_ _	_ _ 1000_ _	_ _ 1470_ _	_ _ 10五福彩票_ _	_ _ 208_ _
_ _ 800_ _	_ _ 870五福彩票_ _	_ _ 930_ _	_ _ 240_ _	_ _ 365_ _	_ _ 1120_ _	_ _ 1670_ _	_ _ 10五福彩票_ _	_ _ 24-23五福彩票_ _
_ _ 900五福彩票_ _	_ _ 970_ _	_ _ 1030_ _	_ _ 260五福彩票_ _	_ _ 365_ _	_ _ 1170五福彩票_ _	_ _ 1740_ _	_ _ 12五福彩票_ _	_ _ 24-23五福彩票_ _
_ _ 1000_ _	_ _ 1070_ _	_ _ 1130五福彩票_ _	_ _ 260_ _	_ _ 365_ _	_ _ 1220_ _	_ _ 1840_ _	_ _ 12_ _	_ _ 28-23_ _
_ _ 1120_ _	_ _ 1190五福彩票_ _	_ _ 1250_ _	_ _ 280五福彩票_ _	_ _ 420五福彩票_ _	_ _ 1430_ _	_ _ 2110五福彩票_ _	_ _ 12_ _	_ _ 28-23_ _
_ _ 1250五福彩票_ _	_ _ 1320五福彩票_ _	_ _ 1380五福彩票_ _	_ _ 280_ _	_ _ 420五福彩票_ _	_ _ 1495五福彩票_ _	_ _ 2240_ _	_ _ 14_ _	_ _ 32-23五福彩票_ _
_ _ 1400_ _	_ _ 1470五福彩票_ _	_ _ 1530_ _	_ _ 300_ _	_ _ 420五福彩票_ _	_ _ 1570_ _	_ _ 2390_ _	_ _ 14_ _	_ _ 36-23_ _
_ _ 1600_ _	_ _ 1670五福彩票_ _	_ _ 1730_ _	_ _ 320五福彩票_ _	_ _ 450_ _	_ _ 1745_ _	_ _ 3660_ _	_ _ 14五福彩票_ _	_ _ 40-23五福彩票_ _
_ _ 1800_ _	_ _ 1870_ _	_ _ 1930_ _	_ _ 340_ _	_ _ 450五福彩票_ _	_ _ 1845_ _	_ _ 2860五福彩票_ _	_ _ 16五福彩票_ _	_ _ 44-23_ _
_ _ 2000五福彩票_ _	_ _ 2070_ _	_ _ 2130五福彩票_ _	_ _ 360_ _	_ _ 450_ _	_ _ 1945_ _	_ _ 3060五福彩票_ _	_ _ 16五福彩票_ _	_ _ 48-23_ _
_ _ 2240五福彩票_ _	_ _ 2310_ _	_ _ 2370_ _	_ _ 380五福彩票_ _	_ _ 480_ _	_ _ 2095五福彩票_ _	_ _ 3330五福彩票_ _	_ _ 18五福彩票_ _	_ _ 48-23_ _
_ _ 2500_ _	_ _ 2570五福彩票_ _	_ _ 2630_ _	_ _ 420五福彩票_ _	_ _ 480_ _	_ _ 2225五福彩票_ _	_ _ 3590_ _	_ _ 18_ _	_ _ 52-23五福彩票_ _
_ _ 2800_ _	_ _ 2870_ _	_ _ 2930五福彩票_ _	_ _ 440_ _	_ _ 480五福彩票_ _	_ _ 2375五福彩票_ _	_ _ 3890_ _	_ _ 18_ _	_ _ 60-23五福彩票_ _
_ _ 3000五福彩票_ _	_ _ 3070_ _	_ _ 3130五福彩票_ _	_ _ 460_ _	_ _ 480_ _	_ _ 2475五福彩票_ _	_ _ 4090五福彩票_ _	_ _ 18_ _	_ _ 60-23五福彩票_ _
